伸缩式电缆吊杆

工业 发电行业的物料搬运解决方案

型： 伸缩式电缆吊杆系统

概述

此产品是为一家大型电力公司设计和制造了两套三个伸缩式电缆吊臂。动臂将用于将1000V电缆承载和定位到大型变压器上方和位置，以便对其进行测试。

防撞系统和急停系统可确保最佳的工作场所安全和设备保护。防撞系统使用 PLC 和编码器监控动臂旋转和动臂延伸，这些编码器经过编程，可在吊臂彼此之间的预设距离处停止移动。一旦吊杆被防撞系统停止，它只能向相反的方向移动。

特征

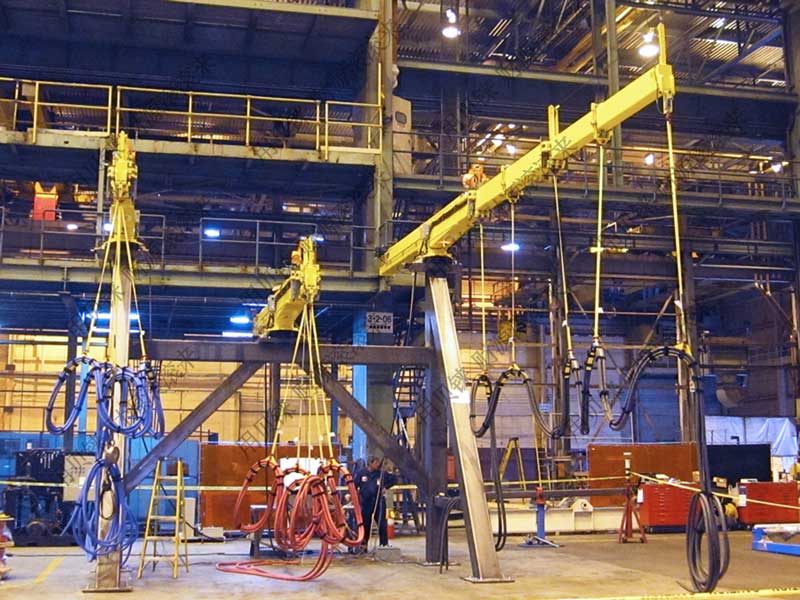

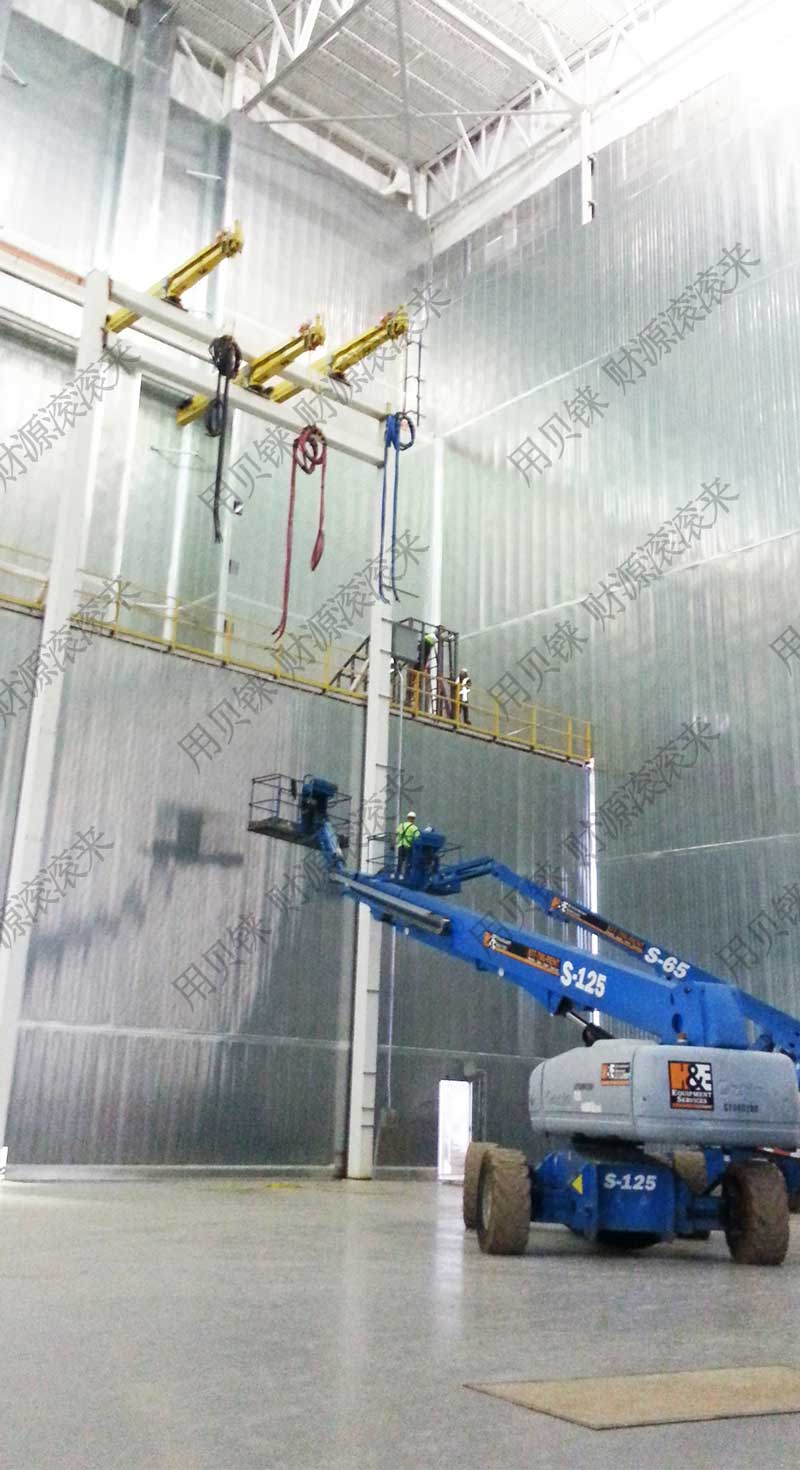

三个伸缩式电缆吊杆，用于在非常大的变压器上方和上方携带和移动重型电缆，以便对其进行测试。动臂安装在离地面约 18.28米的支撑上，从墙上延伸 10米，旋转 +/- 40 度。

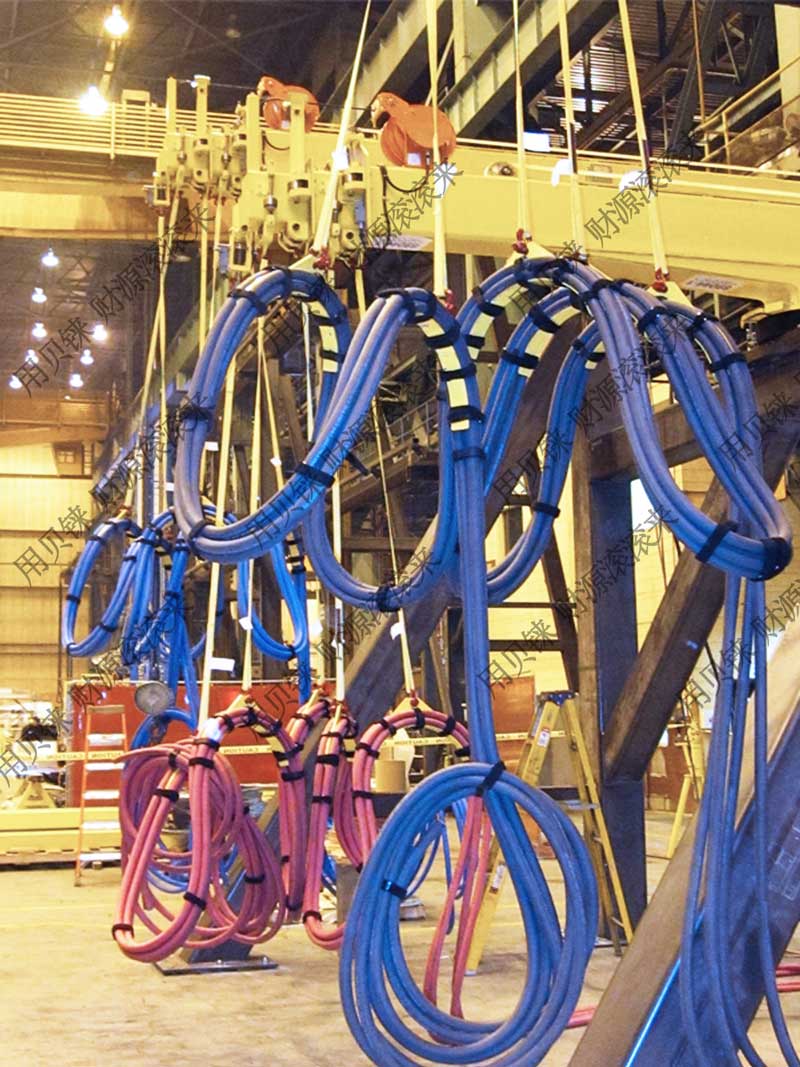

每个单元由三个（3个梁）组成：固定，中间和外部。电缆将悬挂在五（5）个衣架的横梁下方

动臂支持 150kg的水平负载和200kg的垂直负载

包括急停和防撞系统，因此动臂不会发生碰撞

每个单元独立可控

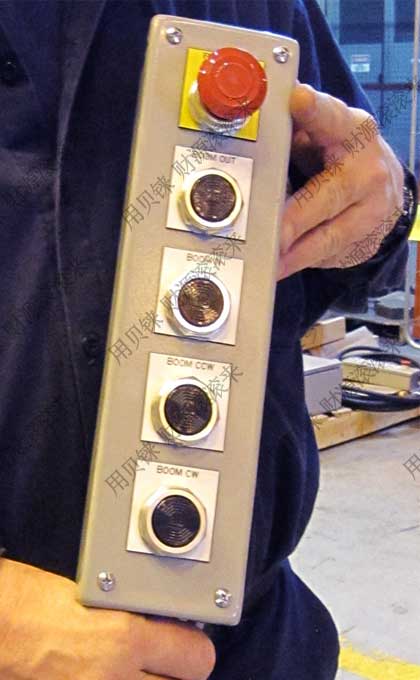

动臂由吊坠和控制面板控制
